Pack 16 x 450w Paneles, 3 Batería, 2 Victron 5kVA

Stock limitado, no te quedes sin tu pack.Paneles Solares + Batería + Caja Controladora + Cableado + Soporte de Pared + Protecciones Fotovoltaicas etc. Leer más

Cantidad

Productos

Panel Solar Trina-TallMAX 450w Nuevo a estrenar -

Protección sobretensiones continua -

VE.Bus RJ45 UTP Cable -

Caja de embarrado - 240A Barra cobre 210mm x 40mm x 5mm (1 fila de 10 agujeros de 8mm a 20mm)

Cable ROJO UltraFlexible 1m de 35mm2 -

Cable NEGRO UltraFlexible 1m de 35mm2 -

Victron Cerbo GX -

VE.Direct Cable 1,8m -

Victron MultiPlus-II 5000VA/48V/70A -

Batería 11kWh + Caja BMS Daly 150A + Cableado -

cable Interfaz MK3 - USB -

Pack perfilería aluminio 8 paneles 8300mm -

Victron Regulador MPPT 250/100 VE.Can -

Int. magnetotérmico de C. Continua - 500V a 40A

Descripción del producto

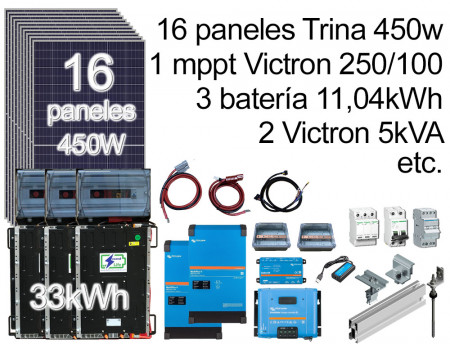

Pack PowerWall 7.2kWp PV, 2 Inversor Victron 5kW y Batería NUEVA de 33kWh Second Life Battery

Incluye:

16 Paneles Solares TRINA 450w de (tamaño 2,10m x 1,05m).
1 kit para 16 paneles de estructura de aluminio para instalación coplanar en teja, toda la perfilería necesaria, perfiles, presores y espárragos.

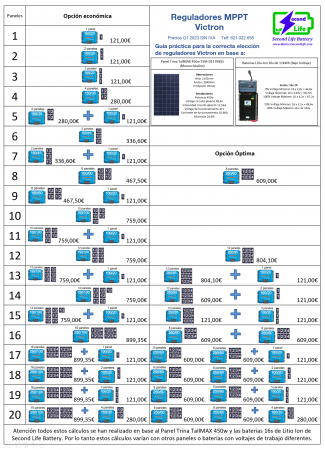

1 Regulador de carga Victron MPPT 250/100 ( 4+4+4+4). Aclaración: por ejemplo 2+2+2 significa 3 grupos en paralelo de 2 paneles en serie.
1 Interruptor Magnetotérmico Schneider DC (C60H-DC 63A) de 63A. Protección paneles solares en continua.

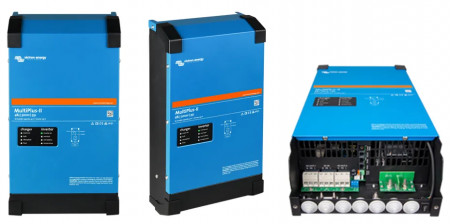

2 Inversor Victron Multiplus II de 5kVA (Conectado en AC-Coupling) AC-Coupling a diferencia de Grid-parallel permite disponer de suministro eléctrico en casa pese a que no hay suministro del exterior por un corte o simplemente la instalación se encuentra en aislada.
1 Sobretensiones ( Protección paneles solares por sobretensiones: Schneider ( A9L40281) ).
2 VE BUS Cable UTP (cable de comunicaciones entre el inversor y el Cerbo).
1 Kit de 2 cajas de embarrado (240A Barra cobre 210mm x 40mm x 5mm (1 fila de 10 agujeros de 8mm a 20mm).
2 Kit de cableado de batería (35mm negro y rojo) de 1,5m para conectar el embarrado y el inversor).

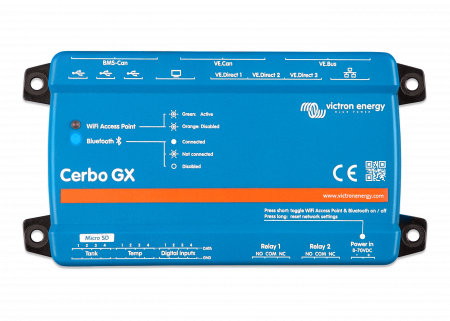

1 CerboGX (El encargado de subir los datos a la nube de Victron y consultarlos desde cualquier sitio con la App o web).
2 Cable VE Direct de 1,8m (cable que conecta el regulador de carga con el Cerbo).
0 Interrupor Hager de 3 posiciones.

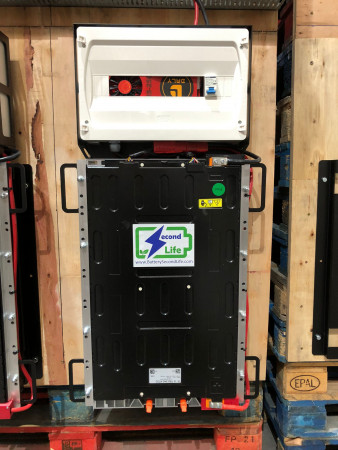

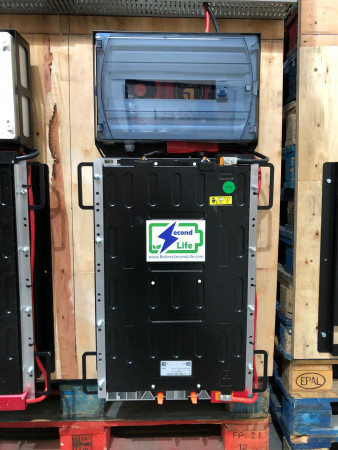

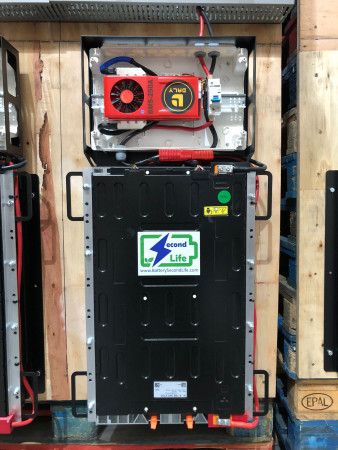

3 Batería de Litio Ion 16s2p 11,04kWh nueva a estrenar.
3 Soporte de Pared + estructura caja metálica para batería 11kwh y caja BMS con su respectiva tornillería necesaria.
3 Caja de BMS Daly 150A con protección continua 125A y cables con sus respectivos conectores Anderson para conectar la batería y la caja y entre la caja y el embarrado.

Esta instalación la debe realizar un instalador fotovoltaico o personal electricista cualificado para realizarla.
Atención, se recomienda encarecidamente contratar 1h de consultoría (producto disponible en la web) para la siguientes tareas:
-Repasar el dimensionamiento general de la instalación, ubicación de la instalación, correcta elección de secciones de cables, ubicación del interruptor de 3 posiciones y resolver todas las posibles dudas.
-Configuración del inversor Victron ya que los valores por defecto no son los correctos.
Esta hora de consultoría no es necesaria consumirla de una sola vez, se puedo consumir en 2 ó 3 veces, por ejemplo:
20 min para repaso del dimensionamiento, 20 o 30 para la puesta en marcha y 10 para posteriores consultas de funcionamiento y parametrizan a nivel de usuario.

No incluye:
Protecciones AC, cables AC, cables DC Fotovoltaicos, canaletas ranuradas, cajas para las protecciones AC y fotovoltaica.

Véase los videos de nuestro canal de youtube (Second Life Battery) donde se muestra una instalación tipo:
https://www.youtube.com/watch?v=4OnIrlIKik8

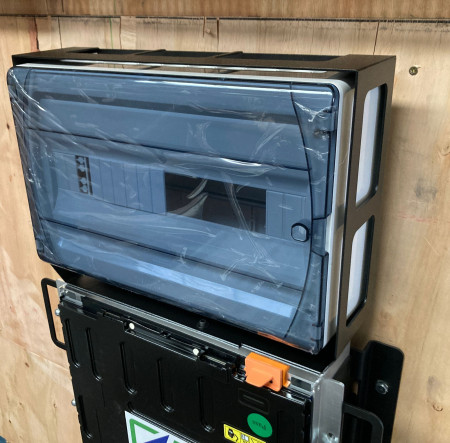

La única diferencia digna de mención entre ese video y el material que aquí se incluye es que ahora la caja de protecciones de la batería va anclada a la batería.
De este modo nos ahorramos agujeros extras en la pared y dolores de cabeza ya que no necesitamos conectar ni configurar el BMS a la batería, todo viene conectado.

ATENCIÓN IMPORTANTE LEER !!
Si se instalan más de 1 batería hay que paralelizarlas con mucho cuidado, una diferencia de voltajes de mas de 0,2 voltios puede ser muy peligrosa, se recomienda solo paralelizadoras con voltajes idénticos o muy similares.

Véase los videos de nuestro canal de youtube (Second Life Battery) donde se muestra una instalación tipo:
https://www.youtube.com/watch?v=4OnIrlIKik8

Detalles técnicos de las baterías:
Especificaciones técnicas de la batería:
Fabricante: CatL (Misma marca que suple a Tesla todas sus baterías en su fábrica de China)
Cap:11,04kwh

Cap. de descarga: 1,73c (325A continuos)

Cap. de carga: 250A (15 minutos) 210A continuados

Capacidad nominal: >188Ah a 63A

Peso: 53kg Celda: CatL

Longitud (L):637mm

Ancho (B):416mm

Alto (H):120mm

Voltajes de la Batería: 16s 2P

0% Voltaje Mínimo: 16 x 2,8v = 44,8v

Voltaje Nominal: 16 x 3,67v = 58,72v

100% Voltaje Máximo: 16 x 4,2v = 67,2v

Para que la batería tenga una vida duradera se recomienda trabajar entre el 80% y el 20%. La capacidad de la batería no es lineal, la energia se acumula mucho más en su parte alta.
En este ejemplo se muestra cual es su capacidad con respecto al porcetaje de cargar, vease este ejemplo, una bateria de 10kwh tiene:
3,25kwh entre el 75% y el 100%
2,75kwh entre el 50% y el 75%
2,25kwh entre el 25% y el 50%
1,75kwh entre el 0% y el 25%

Voltajes que se recomiendan especificar en el inversor:

20% Voltaje Mínimo: 16 x 3v = 48v

80% Voltaje Máximo 16 x 4v =64v

Configuración por defecto del BMS:
Voltaje máximo de corte del BMS 66,5v (16s x 4,15v)
Voltaje mínimo de corte del BMS 46v (16s x 2,87v)
