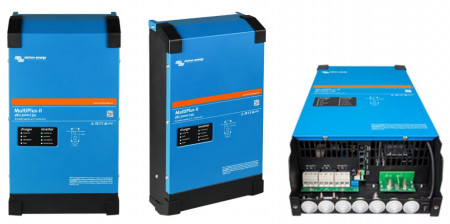

Pack trifásico 12 x 450w Paneles, 2 Baterías, 3 Victron 3kVA

Esta instalación la debe realizar un instalador fotovoltaico o personal electricista cualificado para realizarla.
Atención, se recomienda encarecidamente contratar 1h de consultoría  (producto disponible en la web)  para la siguientes tareas:
-Repasar el dimensionamiento general de la instalación, ubicación de la instalación, correcta elección de secciones de cables, ubicación del interruptor de 3 posiciones y resolver todas las posibles dudas.
-Configuración del inversor Victron ya que los valores por defecto no son los correctos.
Esta hora de consultoría no es necesaria consumirla de una sola vez, se puedo consumir en 2 ó 3 veces, por ejemplo:
20 min para repaso del dimensionamiento, 20 o 30 para la puesta en marcha y 10 para posteriores consultas de funcionamiento y parametrizan a nivel de usuario.

No incluye:
Protecciones AC, cables AC, cables DC Fotovoltaicos, canaletas ranuradas, cajas para las protecciones AC y fotovoltaica.

Más info enviar email a: Info@BatterySecondLife.com
Contactar por teléfono: (+34) 621 02 26 58

ATENCIÓN IMPORTANTE LEER !!
Si se instalan más de 1 batería hay que paralelizarlas con mucho cuidado, una diferencia de voltajes de mas de 0,2 voltios puede ser muy peligrosa, se recomienda solo paralelizadoras con voltajes idénticos o muy similares.

Véase los videos de nuestro canal de youtube (Second Life Battery) donde se muestra una instalación tipo:
https://www.youtube.com/watch?v=4OnIrlIKik8

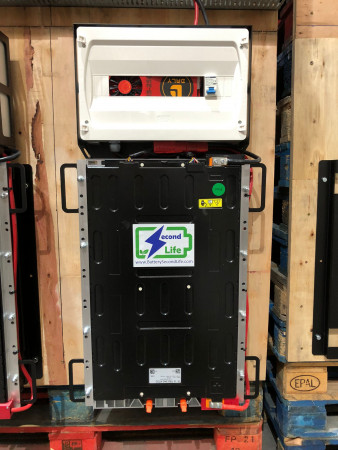

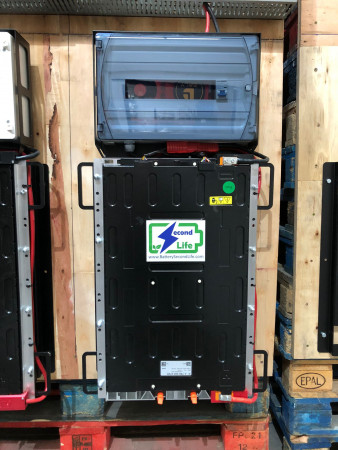

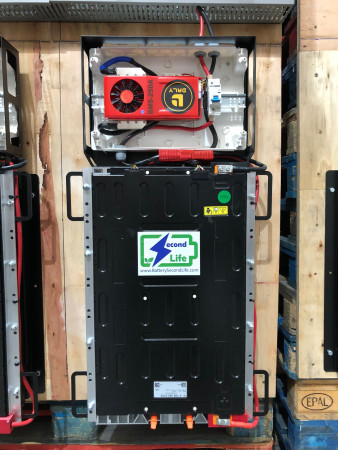

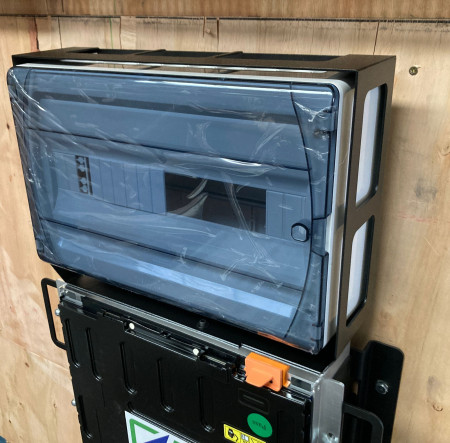

La única diferencia digna de mención entre ese video y el material que aquí se incluye es que ahora la caja de protecciones de la batería va anclada a la batería.
De este modo nos ahorramos agujeros extras en la pared y dolores de cabeza ya que no necesitamos conectar ni configurar el BMS a la batería, todo viene conectado.

Detalles técnicos de las baterías:
Especificaciones técnicas de la batería:
Fabricante: CatL (Misma marca que suple a Tesla todas sus baterías en su fábrica de China)
Cap:11,04kwh

Cap. de descarga: 1,73c (325A continuos)

Cap. de carga: 250A (15 minutos) 210A continuados

Capacidad nominal: >188Ah a 63A

Peso: 53kg     Celda: CatL

Longitud (L):637mm

Ancho (B):416mm

Alto (H):120mm

Voltajes de la Batería: 16s 2P

0% Voltaje Mínimo: 16 x 2,8v = 44,8v

Voltaje Nominal: 16 x 3,67v = 58,72v

100% Voltaje Máximo: 16 x 4,2v = 67,2v

Para que la batería tenga una vida duradera se recomienda trabajar entre el 80% y el 20%. La capacidad de la batería no es lineal, la energia se acumula mucho más en su parte alta.
En este ejemplo se muestra cual es su capacidad con respecto al porcetaje de cargar, vease este ejemplo, una bateria de 10kwh tiene:
3,25kwh entre el 75% y el 100%
2,75kwh entre el 50% y el 75%
2,25kwh entre el 25% y el 50%
1,75kwh entre el 0% y el 25%

Voltajes que se recomiendan especificar en el inversor:

20% Voltaje Mínimo: 16 x 3v = 48v

80% Voltaje Máximo 16 x 4v =64v

Configuración por defecto del BMS:
Voltaje máximo de corte del BMS 66,5v (16s x 4,15v)
Voltaje mínimo de corte del BMS  46v  (16s x 2,87v)
